Hoogspanningskoelvloeistofverwarmer voor elektrische bussen van 30 kW
Hebei Nanfeng Group produceert al meer dan 30 jaar verwarmingstoestellen en ons bedrijf is de grootste fabrikant van verwarmings- en koelapparatuur voor auto's in China en de aangewezen leverancier van militaire voertuigen in China. Tot de belangrijkste doelgroepen behoren elektrische voertuigen: thermisch beheer van batterijen en HVAC-koelunits. Tegelijkertijd werken we ook samen met Bosch en worden onze productkwaliteit en productielijn door Bosch zeer erkend.
Beschrijving
Als u op zoek bent naar de 30 kW elektrische bus hoogspanningskoelvloeistofverwarmer, welkom bij de groothandel van het product in onze fabriek. Als een van de toonaangevende fabrikanten en leveranciers in China bieden wij u de beste service en snelle levering. Controleer nu de offerte bij onze verkoper.

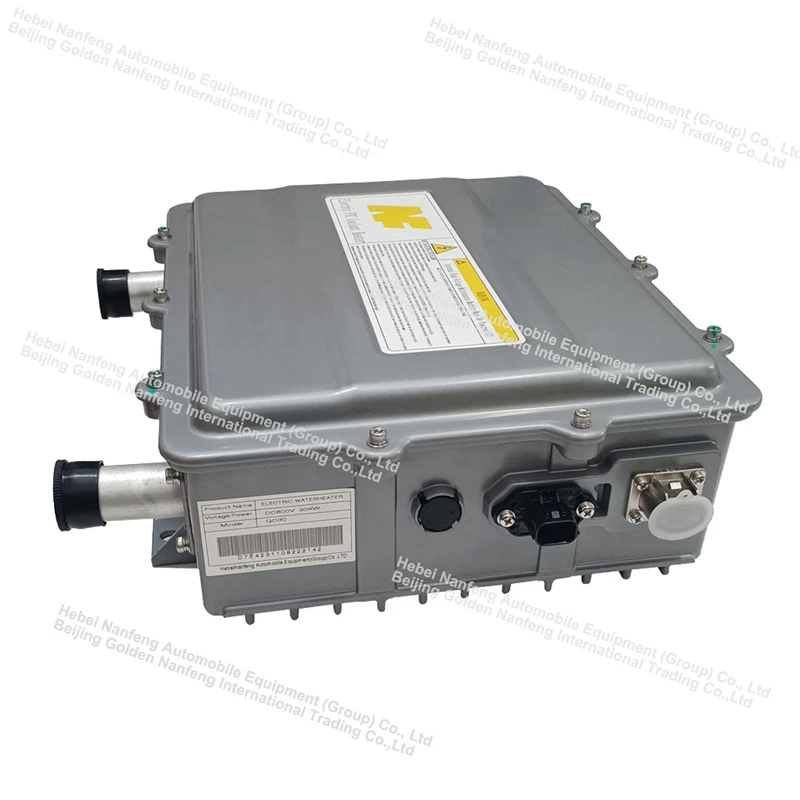

Hoogspanningskoelvloeistofverwarmer voor elektrische bussen van 30 kW
Producten Beschrijving
Deze elektrische PTC-verwarmer maakt gebruik van PTC-technologie en voldoet aan de hoog-veiligheidseisen voor personenauto's en voldoet tegelijkertijd aan de relevante milieueisen voor onderdelen van de motorruimte.
Het doel van de elektrische PTC-verwarmer is om het motorblok als primaire warmtebron te vervangen, het PTC-verwarmingselement van stroom te voorzien om de temperatuur te verhogen en vervolgens het medium in de circulerende pijpleiding van het systeem te verwarmen door middel van warmte-uitwisseling.
De belangrijkste prestatiekenmerken zijn als volgt:
Compacte structuur, hoge vermogensdichtheid en flexibele aanpassing aan de installatieruimte van het voertuig.
Redundant afdichtingsontwerp verbetert de betrouwbaarheid van het systeem.
| Model | NF HVH-Q30 |
| Nominale spanning | 600V |
| Spanningsbereik | 450-750V |
| Nominaal vermogen | 30 kW |
| Stroom (l/u) | ＞3000 |
| Controle signaal | KAN |
| Beschermingsniveau | IP67 |
| Gewicht | 10,5 kg |
| Montage afmeting | 162*305mm |
Inlaat- en uitlaatgrootte
Producten Ontwerpprincipes
De WPTC elektrische verwarmer bestaat uit een PTC-verwarmingselement, een controller en interne leidingen. Het verwarmingselement is geïnstalleerd in een geïntegreerde soldeerwatertank en de koelvloeistof stroomt door een zeer-precisieverdeelstuk in de tank om warmteabsorptie en circulatie te bewerkstelligen.
De printplaat van de controller is met schroeven aan de injectie-gegoten behuizing bevestigd en een connector wordt rechtstreeks op de printplaat aangesloten. Het elektrische schema wordt weergegeven in figuur 1 hieronder:
De besturingseenheid bemonstert de stroom en spanning van het hoog-spanningscircuit via shuntweerstanden en bemonsteringsweerstanden om bescherming tegen abnormale werking te bereiken.
Er is een transiënte spanningsonderdrukker (TVS) geïnstalleerd op de laag-voedingsingang om spanningspieken effectief te voorkomen. Een hoog{2}}isolatietransformator levert hulpstroom aan de hoog-zijde. De hoog- en laagspanningsregeleenheden communiceren en wisselen informatie uit via een digitale isolator. De ingangshulpvoeding is stroombegrenzend-. Temperatuursensoren NCT_A en NTC_B, respectievelijk geplaatst aan de inlaat en uitlaat, worden gebruikt om de koelvloeistoftemperatuur in realtime te bewaken en tijdig bescherming te bieden wanneer de temperatuur te hoog wordt.
Elektrische aansluiting van het product
Afbeelding 5 hieronder toont de pindefinities voor hoog- en laagspanningsplug-ins.
Hoogspanningsstekker-in model: PL082X-61-6
Eindplug voor kabelboom-in model: PL182X-61-6
Laagspanningsstekker-in model: 6188-6227
Laagspanningsharnasmodel: 6189-7608
|
HV |
1 |
DC600V+ |
|
2 |
DC600- |
|
|
A |
Hoogspanningsvergrendeling |
|
|
B |
Hoogspanningsvergrendeling |
|
|
LV |
1 |
gelijkstroom24+ |
|
2 |
DC24- |
|
|
3 |
Hoogspanningsvergrendeling |
|
|
4 |
Hoogspanningsvergrendeling |
|
|
5 |
||
|
6 |
||
|
7 |
KAN-H |
|
|
8 |
KAN-L |
Productendetails
Producten Veiligheid
PTC-veiligheidsprincipe:
De inherente kenmerken van een PTC-element schrijven voor dat naarmate de temperatuur stijgt, de weerstand toeneemt, waardoor het haalbare verwarmingsvermogen automatisch wordt verminderd. Dit zorgt ervoor dat zelfs in de slechtste- scenario's de maximale temperatuur van het systeem beperkt blijft tot binnen het tolerantiebereik van de omgeving.
Detectie van isolatiefouten (voertuig):
De klant moet de aardingsschroef op het voertuigframe aansluiten.
Er moet een isolatiedetectieapparaat op het voertuig worden geïnstalleerd om isolatiefouten te detecteren.
Producten Toepassing
