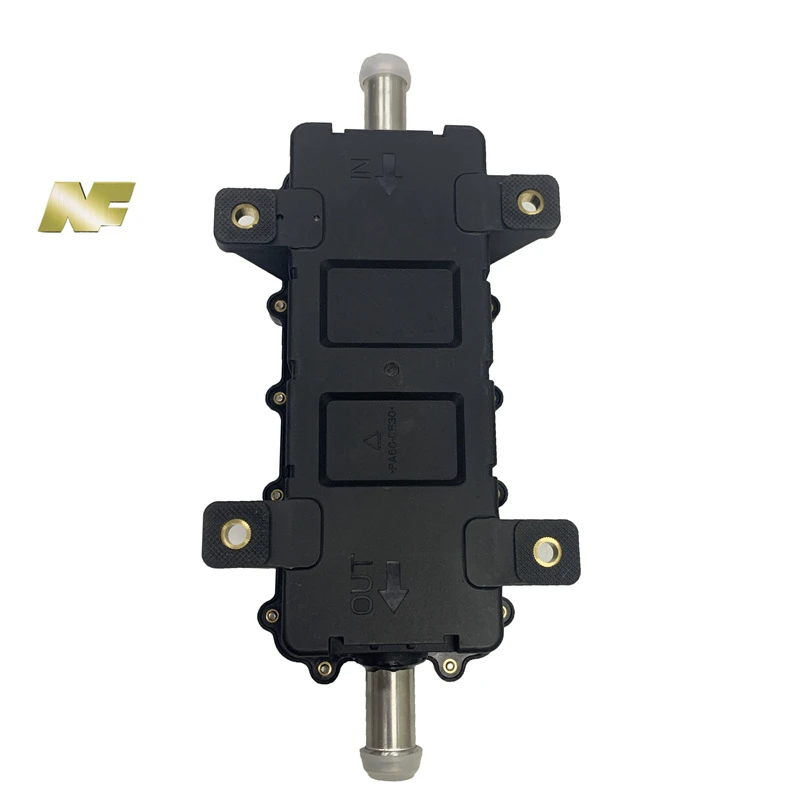

6kw Batterij Koelvloeistofverwarming

Als u op zoek bent naar de 6 kW koelvloeistofverwarmer voor de cabine, welkom bij de groothandel van het product uit onze fabriek. Als een van de toonaangevende fabrikanten en leveranciers in China bieden wij u de beste service en snelle levering. Controleer nu de offerte bij onze verkoper.



6kw Batterij Koelvloeistofverwarming



1, Productintroductie



PTC-verwarming met hoog voltage voor elektrische voertuigen kan de cockpit van nieuwe energievoertuigen verwarmen en voldoen aan de norm voor veilig ontdooien en ontdooien. Het levert ook warmte aan andere delen van het voertuig die temperatuurregeling vereisen, zoals de accu.

De belangrijkste kenmerken van een waterverwarmingstoestel met geïntegreerde schakeling zijn:
- Regelfunctie: temperatuurregelingsmodus is vermogensregeling en temperatuurregeling.
- Verwarmingsfunctie: elektrische energie wordt omgezet in thermische energie.
-Aansluitfuncties: voeding van de verwarmingsunit en regelunit, ingang van de signaalunit, aarding, waterintrede en -uittrede.



2, Productparameter

Item	W04-1	W04-2(Zonder controller)	W04-3
Verwarmingsvermogen	5kw, 6kw, 7kw, 8kw @10L/min,T_in 40 graden
Nominale spanning (VDC)	600V	600V	350V
Werkspanning (VDC)	450-750	450-750	250-450
Impulsstroom (A)	Minder dan of gelijk aan 30@750V	Minder dan of gelijk aan 30@750V	Minder dan of gelijk aan 45@450V
Regelaar laagspanning	9-16 of 16-32V	--	9-16 of 16-32V
Controle signaal	KAN2.0B	NTC plus temperatuurschakelaar	KAN2.0B
Besturingsmodel	Versnelling (3e versnelling) of PWM	--	Versnelling (3e versnelling) of PWM
Afmeting verwarming	310*144*107.5mm
Installatie afmeting	144*128*119
Gezamenlijke dimensie	D20*22 (waterdichte ring) mm
Gewicht verwarming	<2,1 kg
Hoogspanningsconnector	JonHon C10514N1-02-3-1
Laagspanningsconnectoren	320Q60A1-LVC-4 (Haichen A02-ECC)





3, Functioneel controleprincipe

3.1 Zachte start
PWM-softstartmodus, groepssoftstart, elke groep start opeenvolgend en verspringt de piekwaarde van de inschakelstroom. Er zitten 2 groepen IGBT's in, de vertragingstijd tussen elke groep is 5~25S en de softstart is binnen 25~50 seconden voltooid. De huidige golfvorm van de verwarmer tijdens zachte start is als volgt.

Full power soft start huidige-tijd trendgrafiek



3.2 Stroom- en temperatuurregeling
Nadat de zachte start is voltooid, vergelijkt de PTC-verwarmer de werkelijke wateruitlaattemperatuur en het PTC-verwarmingsvermogen volgens de uitlaatwatertemperatuur en het doelvermogen, en voert een uitgebreide aanpassing van vermogen en temperatuur uit. De specifieke regelregels voor verwarming zijn als volgt.
Doelvermogen=ingesteld vermogenspercentage * nominaal vermogen;
Doeltemperatuur=ingestelde temperatuur.
De PTC-verwarming heeft de volgende verwarmingstoestanden.
Toestand 1: de uitlaatwatertemperatuur is lager dan de doeltemperatuur en de PTC-verwarmer verwarmt volgens het doelvermogen.
Staat 2: Wanneer de uitlaatwatertemperatuur hoger is dan de doeltemperatuur, past de verwarmer automatisch het verwarmingsvermogen aan om een ​​constante temperatuurregeling te bereiken. Het bereik van de temperatuurregeling is de doeltemperatuur plus -3 graad.



4, Productdetails



5, Productcertificering



6, Productvoordeel



7, Producttoepassing
